Hoe installeer ik In-Lite zelf?

Ja, dat mag je zelf doen. In-Lite werkt op 12 volt. Het enige onderdeel dat op het lichtnet komt is de transformator, en die gaat in een stopcontact. In-Lite raadt wel aan de installatie te laten controleren door een erkend installateur.

Hieronder staat de volgorde die werkt, en één voorwaarde die je moet kennen voordat je begint, omdat hij bepaalt of je garantie houdt.

Let op: de garantievoorwaarde

In-Lite geeft 5 jaar garantie op armaturen, transformatoren, kabels en verbinders (Easy-Lock en CC-2), mits alles volgens de handleiding is geïnstalleerd. In-Lite is daar ook duidelijk over: gebruik je onderdelen die niet van In-Lite zijn, dan vervalt het recht op garantie.

Gebruik dus geen restje kabel uit de schuur, ook niet voor het laatste stukje. Bewaar daarnaast je aankoopbon of factuur; die heb je nodig om aanspraak te maken. Je aankoop registreren bij In-Lite is niet verplicht, maar wordt wel aangeraden. Verwisselbare retrofit lichtbronnen vallen niet onder deze 5 jaar maar onder de garantie van hun eigen fabrikant.

Stap 1: leg de kabel, nog zonder stroom

Begin bij de plek waar de transformator komt en werk naar buiten toe. Leg de kabel los op de grond langs de route die je op je lichtplan hebt getekend, en leg hem ruim: een kabel die precies past, past niet meer zodra je een armatuur tien centimeter verplaatst.

Er zijn twee soorten In-Lite kabel, 14/2 en 10/2. Met 14/2 mag elk eindpunt tot 40 meter kabel van de transformator liggen, met 10/2 tot 80 meter; dat geldt ook voor een aftakking. Heb je armaturen van meer dan 35 W, gebruik dan altijd 10/2. In-Lite adviseert één type kabel per tuin. Twijfel je, kies dan 10/2.

Stap 2: zet de armaturen op hun plek

Plaats de armaturen en sluit ze aan op de kabel met de Easy-Lock die bij elk armatuur wordt meegeleverd (de SMART EVO FLEX TONE sluit je op een andere manier aan). Voor een aftakking heb je een losse CC-2 kabelverbinder nodig. Doe dit terwijl alles nog los ligt, zodat je kunt schuiven.

Stap 3: proefdraaien voordat je graaft

Sluit de transformator aan, zet het systeem aan en kijk in het donker naar het resultaat. Dit is het moment om armaturen te verplaatsen, te draaien of te kantelen. Zodra de kabel onder de grond ligt, is elke correctie graafwerk.

Neem hier de tijd voor. Een armatuur die twintig centimeter verderop staat of een halve slag gedraaid is, verandert het beeld meer dan een duurder armatuur.

Stap 4: kabel weg werken

Ben je tevreden, leg de kabel dan in de grond. Diep genoeg dat je er bij het spitten niet in gaat, en onthoud waar hij loopt; maak er een foto van voordat je hem afdekt. Onder bestrating leg je de kabel bij voorkeur in een mantelbuis, zodat je er later bij kunt zonder de bestrating open te breken.

Stap 5: de transformator

De transformator hangt overdekt, vrij van neerslag en minstens 50 cm boven de grond. Kan dat niet, dan levert In-Lite een beschermkap voor de transformator. Kies een plek die bereikbaar blijft: je wilt er bij kunnen om te schakelen, om een lichtsensor of bewegingsmelder toe te voegen, of om later een lijn bij te zetten.

Bekijk de installatievideo van In-Lite (Vimeo, opent in een nieuw venster).

Waar het misgaat

Twee dingen komen er in de praktijk uit:

De transformator zit vol. Elk armatuur heeft een installatiewaarde in VA en de transformator heeft een maximum. Zit je daar tegenaan, dan kun je niets meer bijplaatsen zonder een zwaardere transformator. Tel je waarden op voordat je bestelt en laat ruimte over als je verwacht uit te breiden.

De kabel ligt te krap. Wie precies genoeg kabel koopt, komt bij het laatste armatuur een halve meter tekort, en dan zit er een verbinding op een plek waar je hem niet wilt.

Loop je vast, of wil je vooraf weten of je opzet klopt, stuur ons dan je plattegrond via WhatsApp; dan kijken we met je mee.

Onderhoud

In-Lite adviseert de armaturen regelmatig af te nemen met een vochtige doek, en het oog van de lichtsensor minstens één keer per jaar schoon te maken, ook met een vochtige doek. Is de kabel aan een armatuur beschadigd, dan kun je die volgens In-Lite repareren met de WATERLOCK. Voor de hoofdkabel (14/2 en 10/2) is de WATERLOCK niet geschikt. Bron: de onderhoudspagina van In-Lite (in-lite.com).

De installatiefilmpjes van In-Lite

In-Lite heeft van de meeste handelingen een korte film gemaakt; de meeste duren één tot twee minuten. Hieronder staan ze per onderdeel. Een film start als je erop klikt.

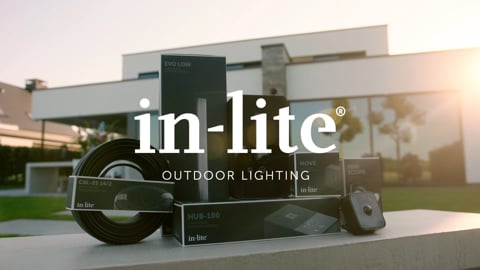

Het hele systeem in één film

Hoort bij: In-Lite verlichting, projectpagina Tuin verlichten.

De transformator ophangen

Hoort bij: Transformators, SMART HUB 150, PROTECTOR SMART HUB 150.

De kabel aansluiten en vertakken

Hoort bij: Kabels, CC-2 KABELVERBINDER, Easy-Lock connector.

Grondspots, buitenspots en staande lampen

Hoort bij: Grondspots, Buitenspots, Staande lampen.

Wandlampen

Hoort bij: Wandlampen, 230 volt verlichting.

Plafondspot, hanglamp, lichtlijn en bewegingsmelder

Hoort bij: Plafondlampen, DISC PENDANT 12v, EVO FLEX 1, MOVE Bewegingsmelder.

Stap voor stap, met wat je per stap nodig hebt: de projectpagina Tuin verlichten.
